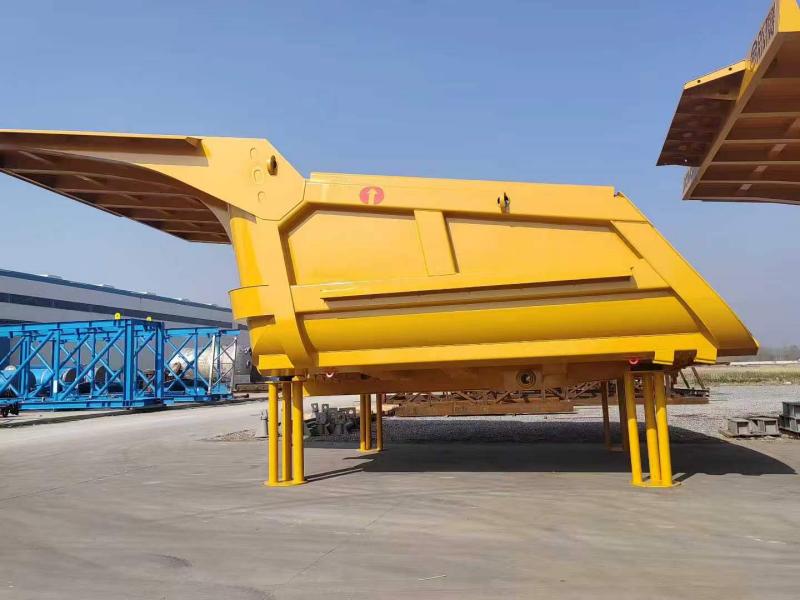

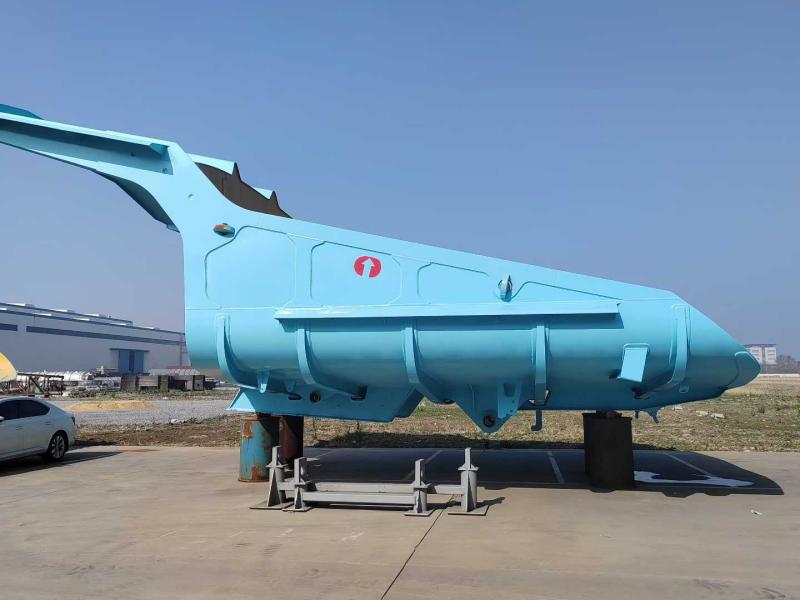

Laadlichaam van een zware mijnbouwdumper

De laadbak van de zware mijnbouwdumper van Hongsheng is ontworpen met de feitelijke, ruige bedrijfsomstandigheden van mijnbouwlocaties als uitgangspunt; het integreert naadloos zeer sterke, slijtvaste staalplaten en een structuur die is geoptimaliseerd via eindige-elementenanalyse met het hydraulische hefsysteem van de dumptruck. Deze laadbak wijkt af van de traditionele rechthoekige ontwerpen met een platte bodem en heeft een achterklepvrij, schepvormig profiel met een doorlopende helling. Dit ontwerp wordt aangevuld door een gelaagde opstelling van twee soorten NM400/NM450 slijtvast staal: NM450 wordt gebruikt voor de vloer en zones met hoge slijtage om glijdende slijtage te weerstaan, terwijl NM400 wordt toegepast op impactzones en bovenste beschermplaten om de schok van vallende rotsen te absorberen. Bovendien verspreidt de externe skeletstructuur – bestaande uit vijf longitudinale en negen transversale ribben – in combinatie met een overgangsontwerp met afgeronde boog, effectief de spanning onder zware belastingen, waardoor lasscheuren en plaatvervorming worden voorkomen.

Productdefinitie en kernidentiteit

Wat is de Rongsheng Cargo-carrosserie van een zware mijnbouwdumper?

Het is een volledig gelaste, monocoque laadvloer die speciaal is afgestemd op mijnbouwtrucks met mechanische aandrijving van de klasse 50 tot 100 ton. De laadbak van een zware mijndumper is ontworpen zonder traditionele achterklep (met poort) en heeft een "schep"- of "bulldozer"-vorm. Deze geometrie verschuift het zwaartepunt naar voren tijdens het tillen, waardoor een natuurlijk glijvlak ontstaat.

Belangrijkste identiteitsmarkeringen:

Constructie: 100% robotachtig + handmatig lassen met volledige penetratie.

Geometrie: Gebogen vloer (bananenstijl) met een stijgende achterstaarthoek.

Hardware: Geïntegreerde bescherming tegen steenuitwerpen en versterkte draainokken.

Technische voordelen en technische superioriteit

1. Het hellende ontwerp van de "Ghost Floor" (Zero Carry-Back)

Uit onze technische analyse van wereldwijde mijnbouwlocaties bleek dat standaard rechthoekige lichamen per cyclus tot 3-5 ton kleverig materiaal vasthouden. Rongsheng heeft dit opgelost door de vlakke vloer te elimineren. De Cargo-carrosserie van een zware mijndumper heeft een continue stijging van 13 graden vanaf de cabinebescherming tot aan de achterste punt. Dit "live floor" -effect maakt gebruik van zwaartekrachtversnelling. Wanneer de takel aangrijpt, breekt de last en glijdt in één beweging. Geen uitgravingen meer, niet meer zwaaien met een hamer naar een bevroren lading.

2. Materiaalkunde: strategische gelaagdheid tussen NM400 en NM450

Het selecteren van de juiste staalsoort is een balans tussen slagvastheid en pure slijtvastheid -1. Wij hanteren niet één cijfer voor de gehele unit; we gebruiken een ‘Bi-Grade’-strategie.

Vloer en onderste zijwanden (hoge slijtage): Uitgerust met NM450 voor superieure slijtvastheid bij glijden (hardheid 420–480 HB).

Bovenste zijwanden en voorluifel (hoge impact): Uitgerust met NM400 voor superieure taaiheid en lasstabiliteit (hardheid 360–440 HB).

Deze combinatie zorgt ervoor dat de laadbak van een zware mijndumper de schok van vallende rotsblokken van 500 kg absorbeert zonder te barsten (NM400), terwijl de vloer de constante trekkracht van het transport afbuigt (NM450).

3. "Vijf-rib negen-longitudinale" skeletintegratie

Uit eindige-elementenanalyse (FEA)-simulaties is gebleken dat spanningsbreuken doorgaans ontstaan ​​bij de lasnaden tussen de vloer en de verstijvers. Daarom integreren we, in plaats van eenvoudigweg dwarsbalken op een vlakke plaat te lassen, de ondersteunende structuur in de schaal. Het externe roosterontwerp "Five Longitudinal and Nine Cross" fungeert als een spant. Het verdeelt de geladen massa van meer dan 60 ton over de gehele chassisrail, waardoor de vervorming van de "bananenschil" wordt voorkomen die vaak voorkomt bij producten van de concurrentie.

Belangrijkste kenmerken en functioneel ontwerp

Geoptimaliseerde rotsdoorbuigingsgeometrie

De voorluifel strekt zich naar buiten en naar boven uit in een hoek van 45 graden. Dit heeft twee cruciale functies voor de laadbak van een zware mijndumper:

Bescherming: Buigt rotsblokken weg van het cabinedak en de voorruit.

Volume-uitbreiding: Verhoogt de slagcapaciteit zonder het zwaartepunt gevaarlijk te verhogen.

Versterkte staartimpactzone

De achterrand is voorzien van een dubbeldikke NM450 slijtstrip. Tijdens het achterwaarts slepen (een gebruikelijke praktijk om dumpplatforms schoon te maken), trekken standaardlichamen krom. Onze versterkte achterkant behoudt zijn lineaire vorm, waardoor de achterklep (indien aanwezig) goed afsluit.

Technisch gegevensblad (specificaties)

Standaardspecificaties voor de laadbak van de klasse 60 ton van een zware mijndumper. Aangepaste engineering beschikbaar voor andere ladingen.

Waarom kiezen voor Rongsheng voor zware mijnbouwoplossingen?

Het kiezen van een leverancier voor kapitaalgoederen is een strategische beslissing. Jiangsu Rongsheng Import And Export Co., Ltd. onderscheidt zich door "Technische metallurgieondersteuning". Wij zijn geen handelsonderneming; wij zijn ingenieurs.

De metallurgische voorsprong: Omdat ons moederbedrijf gespecialiseerd is in loodoxide en zware industriële verwerking (loodoxideproductieapparatuur, thermische engineering), beschikken we over een intrinsiek inzicht in hoge temperatuurspanningen en kristallijne structuurveranderingen in staal -1. We passen deze ‘hittestresslogica’ toe op het lassen van onze vrachtwagencarrosserieën, zodat HAZ (Heat Affected Zones) tot een minimum wordt beperkt.

Aangepaste fabricage: we hanteren geen ‘one-size-fits-all’-voorraad. Elke laadbak van een zware mijndumper is reverse-engineered om te passen bij de specifieke chassisbevestigingspunten (draaipennen en ladderframes) van uw bestaande wagenpark (CAT, Komatsu, BelAZ of XCMG).

Garantie op structurele integriteit: We bieden een standaard structurele garantie tegen scheuren op de vloerplaten - een bewijs van onze spanningsarme warmtebehandeling na het lassen.

Bedrijfsprofiel en wereldwijde voetafdruk

Jiangsu Rongsheng Import en Export Co., Ltd. heeft zijn wortels diep in de zware productie. Beginnend met zeer complexe loodoxideproductielijnen (ten behoeve van de batterij-, glas- en keramieksector), heeft het bedrijf zijn expertise op het gebied van het hanteren van zware lasten uitgebreid naar de mijnbouwlogistieksector.

Onze kerncompetenties:

R&D-focus: geleid door senior ingenieurs met meer dan 10 jaar ervaring in de toepassing van slijtstaal.

Wereldwijde service: wij bieden technische begeleiding op locatie voor eerste installaties.

Kwaliteit voorop: Elke laadbak van een zware mijnbouwdumper ondergaat een magnetische deeltjesinspectie (MPI) om ondergrondse lasfouten op te sporen vóór het zandstralen en verven.

Aanbevelingen voor vracht en installatie

Gezien de volumetrische afmetingen van de laadbak van een zware mijnbouwdumper, wordt het transport doorgaans uitgevoerd via flatrackcontainers of breakbulkschepen.

Voormontage: De carrosserie wordt als één geheel gelast.

Oppervlaktebehandeling: Tweecomponenten epoxyprimer (corrosiebescherming voor zeevracht) + Polyurethaan toplaag (UV-bestendig).

Installatie ter plaatse: Ons team biedt montage-instructies voor het uitlijnen van de hijscilinder om verdraaien van de nieuwe behuizing te voorkomen.

Veelgestelde vragen (FAQ)

Vraag: Kan ik uw Cargo-opbouw op een ander merk vrachtwagenchassis monteren (bijvoorbeeld een Komatsu HD785)?
EEN: Ja. Jiangsu Rongsheng Import And Export Co., Ltd. ontwerpt de laadbak van een zware mijndumper zo dat deze merkonafhankelijk is. We hebben uw originele chassisafmetingen nodig (diameter draaipen, breedte van het ladderframe, slag van de hijscilinder) om het juiste montagesubframe te kunnen vervaardigen.

Vraag: Hoe kies ik tussen een gesloten laadbak en een laadbak zonder poort?
A: Als u fijn zand of toeslagmateriaal vervoert, voorkomt een hek het "zaagtanden" van de paal. Als u gesteente of sloopafval vervoert, biedt ons standaard poortloze schepontwerp hogere stortsnelheden en geen onderhoud aan de poort. Wij adviseren op basis van uw materiaaldichtheid.

Vraag: Wat is de doorlooptijd voor een op maat gemaakte laadbak voor zware mijnbouwdumpers?
A: Standaard carrosserieën hebben 30-45 dagen nodig. Voor de fabricage op maat (inclusief het beoordelen van tekeningen en het maken van patronen) zijn 45-60 dagen nodig, plus de transittijd van zeevracht.

Vraag: Levert u de voeringbouten?
EEN: Ja. Wij leveren de complete hardwarekit, inclusief vierkante kopvoeringen en rubberen ringen voor trillingsdemping, zodat de NM450-voeringen strak tegen de hoofdvloerplaat blijven.
