Productomschrijving

In het steeds evoluerende landschap van productietechnologie vereist blijven blijven state-of-the-art apparatuur. De nieuwe Red Lead Production Line -apparatuur is ontworpen om te voldoen aan de hoogste prestaties, betrouwbaarheid en efficiëntie. Dit geavanceerde systeem is afgestemd op de productie van rode lood, een kritieke component in tal van industriële toepassingen. Hieronder geven we een gedetailleerd overzicht van de belangrijkste functies en specificaties van deze geavanceerde apparatuur.

De rode loodproductielijn maakt gebruik van een nieuw proces waarbij continu smelten en pulveriseren in een Barton -oven, granulatie en diepe oxidatie en snelle koeling in een bewegend bed betrokken zijn. Gebruikmakend van een bewegend calcinatie en snel koelproces, bewegen de vaste deeltjes continu naar beneden in een dichte toestand, waardoor botsingen en intense wrijving worden vermeden, wat resulteert in een zeer lage breuksnelheid. De bewegende bedreactor heeft hoge thermische traagheid en minimale temperatuurschommelingen, die volledig voldoen aan de reactietemperatuurvereisten. De materiaalverblijftijd in het bewegende bed is lang en uniform en zorgt voor een lange reactietijd. Tegenstroomwarmteverwisseling tussen het materiaal en het hot rookgas regelt de uitlaattemperatuur, maakt efficiënt gebruik van warmte -energie en het handhaven van een eenvoudig systeem. Binnen het bed beweegt het materiaal geleidelijk van lage temperatuur naar hoge temperatuur en vervolgens terug naar lage temperatuur, waardoor het genereren van looddamp wordt geëlimineerd. In vergelijking met de elektrische ovenmethode verbruikt dit proces slechts 30% van de energie en kost het slechts 20% van het oorspronkelijke proces.

Leidstaattransformatie:

(1) Eerst smelten van nr. 1 elektrolytische lead, werknemers plaatsen nr. 1 elektrolytische voorsprong op de leadvoedingsmachine en plaatsen deze in de leadsmeltenoven voor smelten (dit proces is intermitterende productie, de voedingscyclus is 10-12 minuten en 52 kg materiaal wordt elke keer gevoed). De loodsmeltende oven wordt verwarmd tot ongeveer 480 ℃ (het leadsmeltingproces is elektrisch verwarmd). De elektrolytische kabel wordt in vloeistof gesmolten en stroomt in het poeder dat oven door een afgesloten pijp maakt. Het leadsmeltingproces is volledig verzegeld, er wordt geen loodrook gegenereerd, alle materialen worden overgedragen en er wordt geen loodslak gegenereerd.

(2) Liquidedichte poedering en stofcollectorcollector loodpoeder is het actieve materiaal voor de productie van loodzuurbatterijplaten. Het is een poederachtig materiaal van metaalkabel met een laag PBO op het oppervlak. Het wordt gevormd door puur lood door een specifiek thermisch oxidatieproces. Vloeibare lood van de loodsmeltoven komt de oven binnen, waar deze wordt geroerd en met hoge snelheid geroerd door een centrifugale kracht, waardoor een temperatuur van ongeveer 450-480 ° C wordt gehandhaafd. Onder negatieve druk wordt buitenlucht in de oven getrokken. De rotatie van de waaier zorgt ervoor dat de lood en de lucht met elkaar in contact komen, waardoor fijn loodpoeder wordt geproduceerd met de gewenste oxidatiegraad. De lood op het oppervlak van de loodvloeistof wordt geoxideerd in loodoxide, een poederachtige stof met een laag soortelijk gewicht dat gemakkelijk drijft (en een kleine hoeveelheid lood bevat). Het aanvankelijk geoxideerde loodpoeder wordt vervolgens door een mengboorgeput getransporteerd door een secundaire cycloonafscheider en zakfilterkanaal, waar het wordt gepelletiseerd en vervolgens naar de oxidatieoven wordt gestuurd. Deze productielijn heeft een geïnduceerde trekventilator bij de cycloon- en tasfiltereenheid. De loodpoedermachine, stofcollector en oxidatieoven worden allemaal onder negatieve druk bediend. Dit proces genereert het loodlijn, dat wordt vastgelegd door het cycloonafscheider en het zakfilter en wordt getransporteerd naar een opslagsilo samen met het aanvankelijk geoxideerde loodpoeder.

Belangrijkste procesparameters voor de productie van rode lood:

1) De lood oplossende oventemperatuur wordt ingesteld op 530 ° C tijdens de normale productie.

2) De pulveriserende oventemperatuur wordt geregeld tussen 430-540 ° C, de stroom wordt geregeld tussen 19-30A en de geïnduceerde conceptstroom wordt gecontroleerd tussen 9-14A. De temperatuur en demper moeten dienovereenkomstig worden aangepast op basis van de werkelijke omstandigheden. De PB% van de pulverization Furnace Purged Powder moet onder de 10% worden geregeld.

3) De granulerende trommel moet ten minste 20 minuten werken en de deeltjesgrootte moet worden geregeld tussen 12-18 mesh. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Jiangyin, Jiangsu Provincie, Jingjiang Industrial Park

4) Tijdens de normale productie van de gesloten bewegende bedoxidatiegangen wordt de temperatuur van de verbrandingskamer tussen 600-950 ° C geregeld voor aardgasovens en 400-750 ° C voor elektrische ovens. De temperaturen van de bovenste, middelste, onderste en onderste lagere delen van het bewegende bed worden als volgt geregeld:

Bovenste sectie rookgasinlaattemperatuur: 360-530 ° C, bovenste sectie Oxidatietemperatuur: 420-530 ° C; Middelste sectie rookgasinlaattemperatuur: 360-530 ° C, oxidatietemperatuur van het middelste gedeelte: 400-500 ° C; Lagere sectie rookgasinlaattemperatuur: 400-530 ° C, lagere sectie Oxidatietemperatuur: 400-500 ° C; Sectie met onderste lichte rookgasinlaattemperatuur: 340-510 ° C, Oxidatietemperatuur met onderste lichte sectie: 340-510 ° C. De temperaturen van elke sectie zijn voornamelijk gebaseerd op de oxidatietemperatuur. Het debiet van de afvoer van het eindproduct wordt geregeld bij 3,4 kg/m.

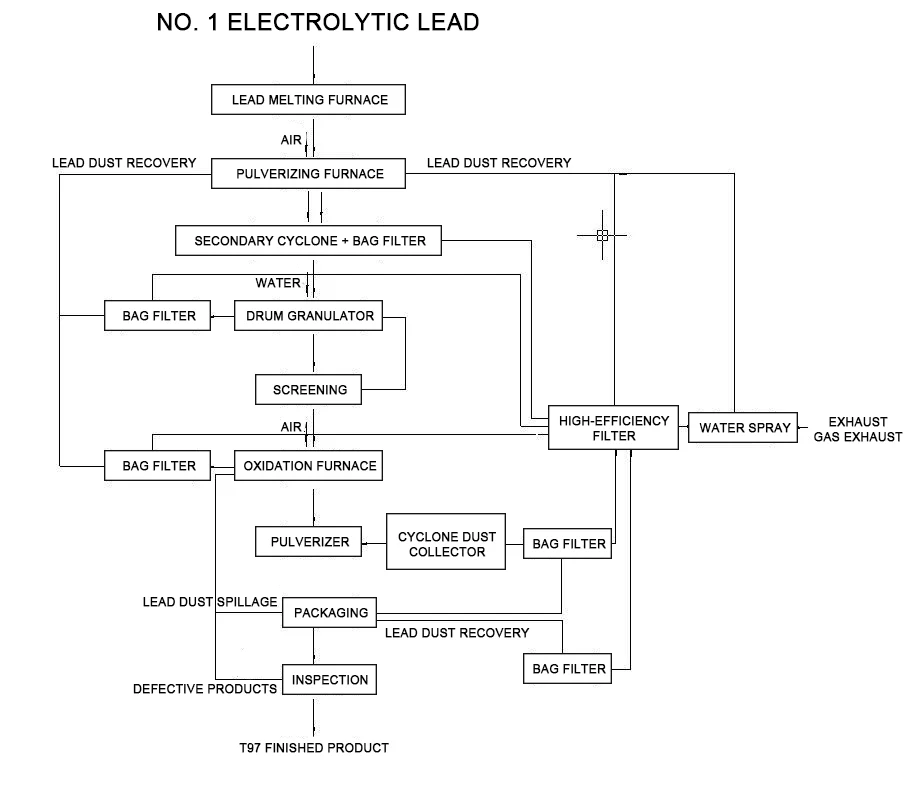

Het productieproces wordt als volgt beschreven: nr. 1 elektrolytische lead wordt handmatig op een transportband geplaatst en gesmolten in een loodsmeltoven (dit proces is intermitterend, met een voedingscyclus van 10-12 minuten en 52 kg lood per lading). De smeltoven wordt verwarmd tot ongeveer 480 ° C (elektrische verwarming wordt gebruikt tijdens het leadsmeltingsproces). De elektrolytische kabel wordt gesmolten in een vloeibare toestand (een sporenhoeveelheid loodslak wordt geproduceerd) en stroomt vervolgens door een afgesloten pijpleiding in de daaropvolgende Barton -pulveriserende oven. Het leadsmeltingproces is volledig ingesloten en genereert geen loodrook of stof. Alle materialen worden volledig overgedragen. Een rolgranulator wordt toegevoegd na de pulveriserende oven. Terwijl het loodpoeder de granulator binnenkomt, wordt een kleine hoeveelheid neutraal water automatisch toegevoegd om als bindmiddel te dienen voor de daaropvolgende sinter- en oxidatieprocessen, waardoor een negatieve druk in de oxidatieoven behoudt. Bij kamertemperatuur wordt het gegranuleerde loodmateriaal geproduceerd door het verpulveringsproces continu ontladen uit de granulator en automatisch ingevoerd in de sinter- en oxidatieoven. De drumgranulator is volledig afgedicht en uitgerust met een automatisch voedingsapparaat (water toevoeging) apparaat. Een gasverzamelaar is hierboven geïnstalleerd. De gegenereerde loodstofuitlaat wordt verzameld en behandeld in een zakfilter. Het vastgehouden loodstof wordt teruggebracht naar het verpulveringsproces en het uitlaatgas wordt behandeld met waterspray voordat het wordt ontladen door een uitlaatstapel. Het uitlaatgas dat wordt gegenereerd door de pulveriserende oven, oxidatieoven, breker en verpakkingssecties wordt behandeld met zakken. Het vastgehouden loodstof wordt vervolgens doorgegeven aan de sectie Drumgranulatie, behandeld in een zeer efficiënte stofcollector en teruggekeerd naar de verpulveringsoven. Het uitlaatgas komt vervolgens het watersprayysteem binnen. Het vastgehouden loodstaf, behandeld in het zakfilter, wordt teruggestuurd naar de pulverizerende oven- en verpakkingssectie en het uitlaatgas komt het waterspray -systeem binnen.

1. Barton Milling -sectie

Serienummer	Apparaatnaam	Aantal eenheden	Apparaatparameters	Fabrikant	Opmerking	Afmetingen	gewicht	stroom
1	Loodkar grote / kleine combinatie	4	Q235 frame, 10# kanaalstaal, platte plaat 10 mm	Huarong	NSK -lagers (6206/6207), Universele motor (secundaire energie -efficiëntie), Guomao Reducer (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0.8t/set	0,75 kW/eenheid
2	Lood smeltende oven	4	Oven kern 310s roestvrij staal, Dikte 12 mm, shell 3 mm, ovenomslag 12 mmq235, Verwarmingsbuis 310sφ16mm*1,5 mm, Isolatielaag 300 mm	Huarong	Interne verwarming en externe verwarming, De ontwerptemperatuur van de apparatuur is 0-550 ℃, Uitgerust met temperatuursensor	130011001650	1.5t/set	Externe18 kW/eenheid Interne 24 kW/eenheid
3	Busφ1380	4	310s roestvrij staal, Barrelφ12mm 304 roestvrij staal, Bottomφ80mm, buitenste schaal Q235 3 mm, Isolatielaag 80 mm, Hoofdschachtmiddel110 mm	Huarong	310S roestvrij staal (bestand tegen temperatuur van 1180 ° C), Universele motor (energie -efficiëntie niveau 2), NSK-lagers, apparatuurontwerptemperatuurbereik van 0-600 ° C, Uitgerust met temperatuursensor, snelheid van 210 tpm	270018002550	3.0t/set	30 kW/eenheid
4	controlekast	4	1,5 mm voor de dooslichaam en 2,0 mm voor het deurpaneel	Shanghai Haofuman	WithPLC en touchscreen	8008002000	0.2/eenheid

2. Granulatie -sectie

Serienummer	Apparaatnaam	Aantal eenheden	Apparaatparameters	Fabrikant	Opmerking	Afmetingen	gewicht	stroom
1	molen	4	Spindelsnelheid 3900R/min, Finess 320 mesh slijpen, Uitgang 480 kg/h, Luchtvolume bij uitlaat 2170m³/h (geen belasting), Luchtsnelheid bij uitlaat 35 m/s (geen belasting)	Changzhou Wuhan Airlines	Inclusief frame, cover, compensator, schokdemper, V-Beltc4064	1100580840	1.5t/set	30 kW/eenheid
2	30 kW motor	4	Secundaire energie -efficiëntie	globaal	Katrol
3	Granulatiemachine	4	Vat Sus304 (6 mm), frame 16#	Huarong	Uitgerust met Dust Chamberq235 (1,5 mm), Guomao Reducer (CZQ350-8-11), Huanqiu -motor (secundaire energie -efficiëntie)	280012502000	1.4t/eenheid	7.5 kW/eenheid
4	lift	1		Yangzhou plastic vraagt zich af	Koolstofstaal, ketting metalen emmer (roestvrij staal)	10005006000	2.5t/set	3 kW/eenheid
5	Rok	2	Lengte: 9500 mm, breedte (transportoppervlak) 400 mm, snelheid 10m/min	Yangzhou plastic vraagt zich af	Koolstofstaal, pvc rokrand, Volledig verzegeld met twee hoppers en het ontvangen van trog, output 40t/dag	9500400500	1.5t/eenheid	3 kW/eenheid
6	Schakelkast (met aanraakscherm)	2		Shanghai Haofuman		43010001000	0,1 t/eenheid
7	Opslagtank	1	Sus304 (3 mm), volume 1,8 m³	Huarong		Φ1200*7000	2t/eenheid

3. Sectie met stofverwijdering

Serienummer

Apparaatnaam

Aantal eenheden

Apparaatparameters

Fabrikant

Opmerking

Afmetingen

gewicht

stroom

1

72-bags pulsstof verzamelaar

10

Filtratiegebied 54㎡,

stofconcentratie <15 g/m³,

Efficiëntie 99,5%, doos Q235 (3 mm)

Huarong

Inclusief pulsas,

Controller,

olie-waterafscheider,

Universele motor (energie -efficiëntie niveau 2),

NSK lager (FC207),

Guomao Reducer (BWD2-43-Y1.5-2P)

2500*1500*3900

2.5t/eenheid

1,5 kW/eenheid

2

11 kW fan

6

Housing Q235 (4 mm)

Nantong Gaonan

Inclusief import en export,

Globale motor (secundaire energie -efficiëntie)

1000*800*1500

0.4t/eenheid

11 kW/eenheid

4. SCRENING SECTIE

Serienummer	Apparaatnaam	Aantal eenheden	Apparaatparameters	Fabrikant	Opmerking	Afmetingen	gewicht	stroom
1	Zeshoekige zeef	2	Housing Q235 (3 mm), Scherm SUS304 (10 gaas, 18 mesh)	Huarong	NSK6312, machine voeten 120603 vierkante buis, Huanqiu -motor (secundaire energie -efficiëntie), Guomao Reducer (BWD1-59-Y1.5-2P)	3000120 03000	1.5t/set	1,5 kW/eenheid
2	Breker	2	Housing Q235 (12 mm), scherm SUS304 (12 mesh)	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Huanqiu -motor (secundaire energie -efficiëntie)	1000300400	0.3t/eenheid	2.2 kW/eenheid
3	Hopper	20	Cilinder Q235 (3 mm), Machine Foot L5#, volume 0,15㎡	Huarong		Q159*5000	1.1t/eenheid
4	schijfkast	2		Shanghai Haofuman	WithPLC en touchscreen	43010001000	0.1/eenheid
5	Transportboor	6	Shell -materiaal SUS304, φ133*4.5	Huarong	Guomao Reducer (BWD2-43-Y1.5-2P), Huanqiu -motor (secundaire energie -efficiëntie), NSKFC207	Φ159*4000	0.8t/set	1,5 kW/eenheid

5. Sinterende sectie

Serienummer	Apparaatnaam	Aantal eenheden	Apparaatparameters	Fabrikant	Opmerking	Afmetingen	gewicht	stroom
1	Sinteren bewegend bed	6	Cilinder bodyφ650mm, Materiaal Sus304 (6 mm), oxidatielengte 8m, Temperatuursensor 17 punten regelen	Huarong	Inclusief hoofdpijp, gasklep, compensator, vlinderklep	1200*7500	2.5t/set
2	Glasrotorflowmeter	6	gas	Dongtai Instrument Factory		15005001500	0.3t/eenheid
3	Semi-afgewerkt productsilo	6	Vat Q235 (3 mm)	Huarong		Φ800*1200	0.3t/eenheid
4	Brandstofovenselektrische oven	6	Shell SUS310S (6 mm), Verwarmingsbuis SUS310S, φ12.5*1.5	Huarong		Φ400*2500	0.8t/set	80 kW/eenheid
5	72-bags pulsstof verzamelaar	6	Filtratiegebied 54㎡, stofconcentratie <15 g/m³, Efficiëntie 99,5%, Box Q235 (3 mm)	Huarong	Inclusief pulszak, controller, olie-waterafscheider, Universele motor (energie -efficiëntie niveau 2), NSK lager (FC207), Guomao Reducer (BWD2-43-Y1.5-2P)	250015003900	2.5t/eenheid	1,5 kW/eenheid

Serienummer	Apparaatnaam	Aantal eenheden	Apparaatparameters	Fabrikant	Opmerking	Afmetingen	gewicht	stroom
6	11 kWfan	6	Housing Q235 (4 mm)	Nantong Gaonan	Inclusief import en export, Globale motor (secundaire energie -efficiëntie)	10008001500	0.4t/eenheid	11 kW/eenheid
7	L51 Roots Blower	6	Snelheid 980R/min, inlaatstroom 13,6 m³/min, Uitgerust met 380V11 kW 6-fasen motor	Shandong Ruibo	Inclusief inlaat- en outlet -dempers en basis	100008001000	1t/eenheid	15 kW/eenheid
8	Koelbed	6	Vat Q235 (6 mm)	Huarong		8005001000	0.3t/eenheid
9	Afgewerkte productsilo, vibrerende machine	6	Vat Q235 (6 mm)	Huarong		400400500	0,1 t/eenheid
10	Controlekast (met PLC, aanraakscherm)	3		Shanghai Haofuman		4508001850	0,25/eenheid

Serienummer	Apparaatnaam	Aantal eenheden	Apparaatparameters	Fabrikant	Opmerking	Afmetingen	gewicht	stroom
11	Spiraalvlieger	6	Housing Q235, Φ89*4.5	Huarong	Guomao Reducer (BWD1-43-Y0.75-2P), Huanqiu -motor (secundaire energie -efficiëntie)	8008001600	0.3t/eenheid	0,75 kW/eenheid
12	Voeder	2	Housing Q235, Φ219615000	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Huanqiu -motor (secundaire energie -efficiëntie)	40040015000	0.8t/set	2.2 kW/eenheid
13	Opbergkast	1	Housing Q235 (6 mm)	Huarong			1t/eenheid
14	Computers en monitoren	1		merk

6. Sectie van uitlaatemissie stofcollectie

Serienummer	Apparaatnaam	Aantal eenheden	Opmerking	Afmetingen	gewicht
1	Voorbehandelingskamer	1
2	Q = 75000m3/h	1	Met differentiële drukweergave en reinigingsprogramma -controller
3	HEPA -filter	27
4	Geïnduceerde trekkingsfan	1	Q = 75000m3/h, P = 3800pa variabele frequentiemotor, K = 110-132 kW
5	Testplatform	1
6	Uitlaatpijp en goed frame	1	φ1450*4mm h = 18m
7	Elektronisch besturingssysteem	1	Delta -omvormer

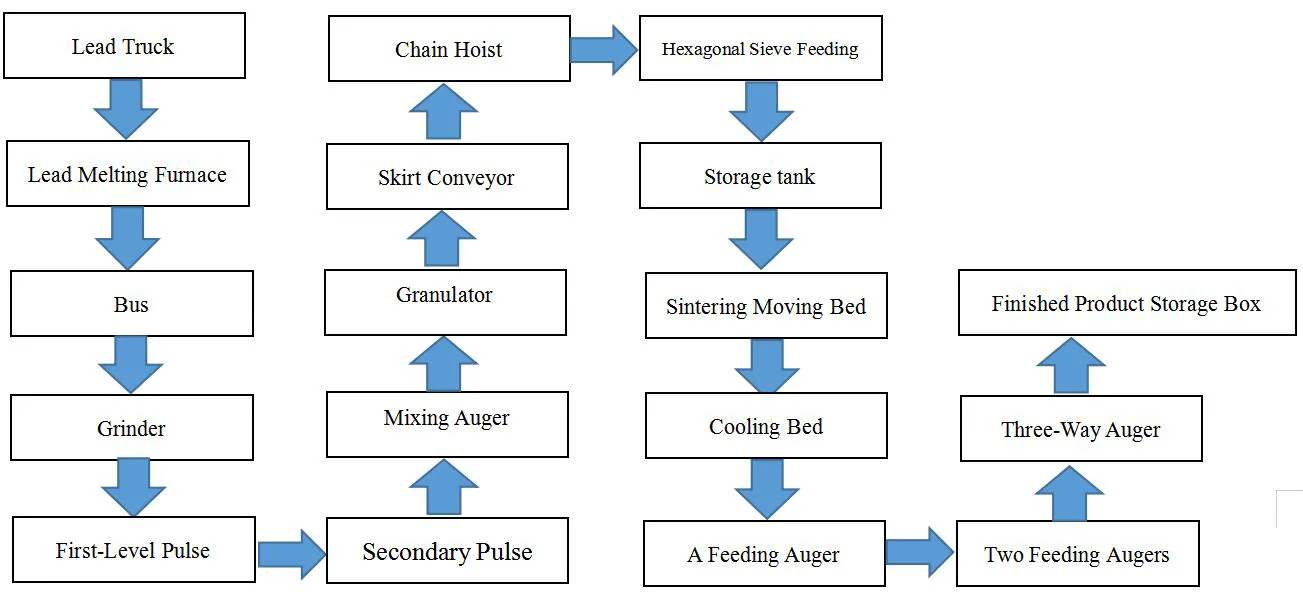

Granulair Red Lood Productielijnproces:

Red Lead Production Line Equipment

Apparatuurlijst voor granule verpletterende productielijn (speciaal)

Verpletterende sectie

Serienummer	Apparaatnaam	Aantal eenheden	Apparaatparameters	Fabrikant	Opmerking	Afmetingen	gewicht	stroom
1	Silo, schroeftransporteur	2	Housing Q235, φ89*4.5	Huarong	Snelheidsregulerende motor	8008001600	0.3t/eenheid	1,5 kW/eenheid
2	Ultrafijne pulverizer	2	Spindelsnelheid 3900R/min, Finess 320 mesh slijpen, Uitgang 480 kg/h, Luchtvolume bij uitlaat 2170m³/h (geen belasting), Luchtsnelheid bij uitlaat 35 m/s (geen belasting)	Shengzhou, Zhejiang	Inclusief frame, cover, compensator, schokdemper, Universele motor (secundaire energie -efficiëntie)	22009001800	1.5t/set	Host 22 kW/eenheid Verlenging 4 kW/eenheid
3	72-bags pulsstof verzamelaar	2	Filtratiegebied 54㎡, stofconcentratie <15 g/m³, Efficiëntie 99,5%, Box Q235 (3 mm)	Huarong	Inclusief pulszak, controller, Olie-waterafscheider, elektrische klep, Universele motor (energie -efficiëntie niveau 2), NSK lager (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	250015003900	2t/eenheid	1,5 kW/eenheid
4	18,5 kW fan	2	Housing Q235 (4 mm)	Nantong Gaonan	Inclusief import en export, Global Motor (secundaire energie -efficiëntie)	12006001500	0,6 t/eenheid	18,5 kW/eenheid
5.	72-bags pulsstof verzamelaar	2	Filtratiegebied 54㎡, stofconcentratie <15 g/m³, Efficiëntie 99,5%, Box Q235 (3 mm)	Huarong	Inclusief pulszak, controller, Olie-waterafscheider, elektrische klep, Universele motor (energie -efficiëntie niveau 2), NSK lager (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	150015003900	1t/eenheid	1,5 kW/eenheid

Serienummer	Apparaatnaam	Aantal eenheden	Apparaatparameters	Fabrikant	Opmerking	Afmetingen	gewicht	stroom
6	Schakelkast (met PLC, aanraakscherm)	2		Shanghai Haofuman		43010001000	0.1/eenheid
7	7,5 kW fan	2	Housing Q235 (4 mm)	Nantong Gaonan	Inclusief import en export, Globale motor (secundaire energie -efficiëntie)	600600800	0.3t/eenheid	7.5 kW/eenheid
8	Gravity Automatic Packaging Machine	2	Verpakkingscapaciteit: 40-100 zakken/uur, Weegbereik: 25kg/tas, Weegnauwkeurigheid ± 0,2-0,3%, Power 5.5 kW	Wuxi Bangyao	Naaimnelheid: 1800 tpm, naaimiet: 8 mm, Steeklengte: 6,5-11 mm, Automatische thread breken	200010002500	1.5t/set	5,5 kW/eenheid
9	Stervormige feeder	4	V = 60-80 ℃, Luchtdruk 7236, debiet 3167, snelheid 2800r/min	Jiangyin fuxine		400*800	0.2t/eenheid	1,5 kW/eenheid
10	Opslagtank	2	Sus304 (6 mm), volume 1,8 m³	Huarong	Vat Sus304 (6 mm)	Φ1800*3000	1.2t/eenheid

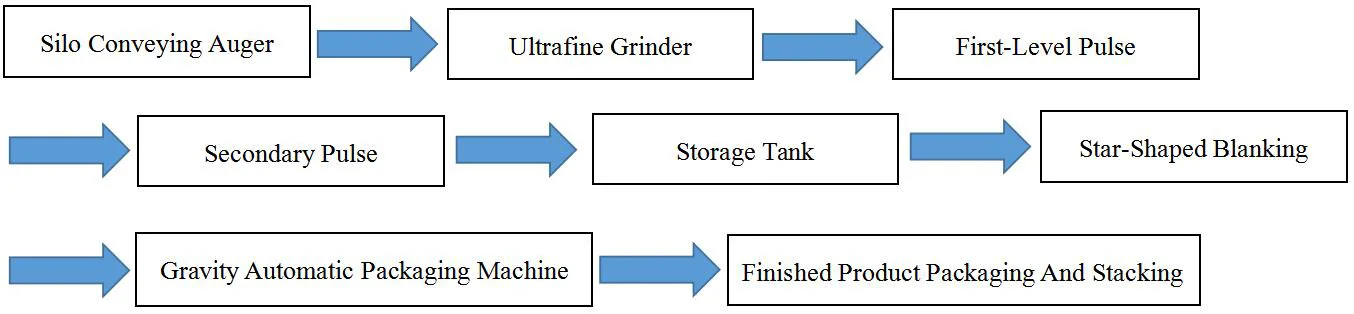

Crushing productielijnproces:

Red Lead Production Line Equipment

New Red Lead Production Line Equipment

Waarom kiezen voor nieuwe Red Lood Production Line -apparatuur?

· Geoptimaliseerde prestaties: zorgt ervoor dat rode lood wordt geproduceerd met de hoogst mogelijke kwaliteit, die voldoet aan de eisen van moderne industriële normen.

· Kosteneffectief: ondanks zijn geavanceerde functies is de apparatuur ontworpen om kosteneffectief te zijn en een hoog rendement op investering biedt.

· Veelzijdigheid: geschikt voor een breed scala aan toepassingen, van traditionele industrieën tot opkomende sectoren.

· Ondersteuning en service: ondersteund door uitgebreide ondersteuning en service, zodat gebruikers kunnen vertrouwen op de apparatuur voor langdurige activiteiten.
