Hoe pompmodelcodes begrijpen? Een gids voor DG, D, CQ en andere centrifugaalpompseries

Bij het selecteren van industriële pompen komen ingenieurs en inkoopteams vaak modelcodes tegen zoals DG, D, CQ, CD en andere lettercombinaties.

Voor veel kopers lijken deze letters op eenvoudige productnamen. Pompmodelcodes bevatten echter meestal nuttige informatie over de productserie, het structurele ontwerp of de toepassingscategorie.

Er moet echter één belangrijk punt worden opgemerkt: er bestaat geen universele naamgevingsstandaard voor pompmodelletters. Verschillende fabrikanten kunnen hun eigen productseries anders definiëren. Daarom moet de exacte betekenis van een pompcode altijd worden bevestigd via de technische documenten van de fabrikant.

Dit artikel neemt de horizontale meertrapscentrifugaalpomp uit de DG-serie als voorbeeld om uit te leggen hoe pompmodelcodes in het algemeen worden begrepen en hoe verschillende pompseries kunnen worden onderscheiden.

Wat betekenen de letters in pompmodellen?

Industriële pompmodellen zijn meestal samengesteld uit letters, cijfers en symbolen. De letters geven meestal de pompserie of structurele categorie aan, terwijl de cijfers vaak informatie geven over ontwerpparameters.

Bijvoorbeeld:

DG-serie horizontale meertraps centrifugaalpomp

In dit model:

• DG staat voor de pompserie
• De volgende getallen kunnen, afhankelijk van de naamgevingsregels van de fabrikant, ontwerpparameters vertegenwoordigen zoals stroom, opvoerhoogte of het aantal fasen

De exacte betekenis varieert echter tussen fabrikanten. Kopers moeten een pomp niet alleen beoordelen aan de hand van de letters in de modelnaam. De volledige productspecificaties en technische documenten vormen nog steeds de basis voor de pompselectie.

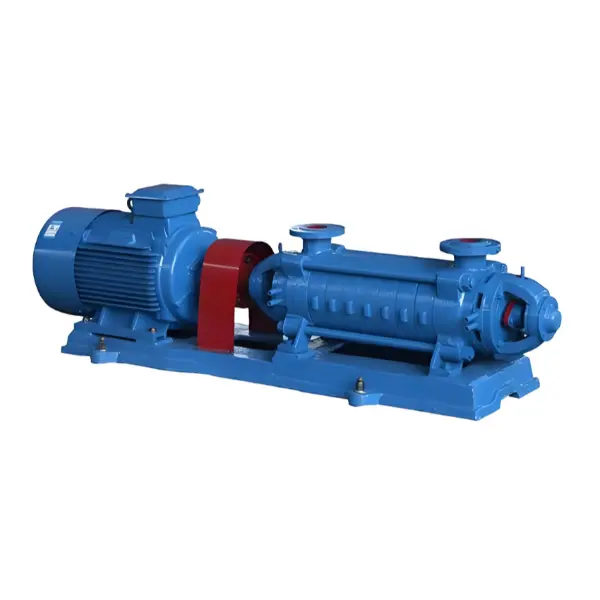

Wat betekent “DG” in een pomp uit de DG-serie?

De horizontale meertrapscentrifugaalpomp uit de DG-serie is een type industriële centrifugaalpomp met een horizontale meertrapsstructuur met enkele zuigkracht.

De pomp uit de DG-serie heeft over het algemeen de volgende structurele kenmerken:

• Horizontaal installatieontwerp
• Structuur met enkele zuigkracht
• Meertraps waaieropstelling
• Sectioneel pomplichaamontwerp
• Rotorcomponenten inclusief waaiers en balansschijf

De DG-serie pomp is ontworpen voor het verpompen van vloeistoffen die geen vaste deeltjes bevatten en geen corrosieve eigenschappen hebben.

Volgens de productspecificaties is het toepasselijke vloeistoftemperatuurbereik:

-20°C tot 105°C

De inlaatdruk moet zijn:

Minder dan 0,6 MPa

Hoe getallen in pompmodellen begrijpen?

Naast letters bieden cijfers in pompmodellen ook belangrijke informatie.

Sommige meertrapscentrifugaalpompmodellen kunnen bijvoorbeeld formaten gebruiken zoals:

DG46-50×6

In dit type naamgevingsformaat:

• DG — pompserie
• 46 — meestal gerelateerd aan stroomindicatie
• 50 — meestal gerelateerd aan eentraps hoofdindicatie
• 6 — aantal pomptrappen

Verschillende fabrikanten kunnen echter verschillende naamgevingsmethoden gebruiken.

Bij het selecteren van een pomp moet het modelnummer worden gecontroleerd samen met:

• Stroomvereisten
• Hoofdvereisten
• Vloeibare eigenschappen
• Bedrijfstemperatuur
• Installatievoorwaarden

Waarom zijn er verschillende pompseries?

Industriële toepassingen hebben verschillende bedrijfsvereisten. Fabrikanten ontwikkelen doorgaans verschillende pompseries op basis van de pompstructuur, het hydraulisch ontwerp, de afdichtingsmethoden en de toepassingsomstandigheden.

Pompstructuur

Verschillende series kunnen verschillende structuren hebben, zoals:

• Horizontaal of verticaal ontwerp
• Eentraps- of meertrapsstructuur
• Verschillende zuigopstellingen

Elk ontwerp wordt ontwikkeld voor specifieke toepassingseisen.

Hydraulisch ontwerp

Het interne hydraulische ontwerp van een pomp beïnvloedt de manier waarop vloeibare energie wordt overgedragen.

Een meertraps centrifugaalpomp maakt gebruik van meerdere waaiers die op de rotor zijn aangebracht, terwijl een eentrapspomp één waaier gebruikt. Het structurele verschil heeft invloed op de manier waarop de pomp voor een specifiek systeem wordt geselecteerd.

Ontwerp van asafdichting

Pompseries kunnen ook verschillen wat betreft afdichtingsvoorzieningen.

• Mechanische afdichting
• Verpakkingszegel

De juiste afdichtingsstructuur is afhankelijk van het pompontwerp en de bedrijfsvereisten.

Wat is het verschil tussen pompen uit de DG- en D-serie?

In veel traditionele pompclassificaties worden pompen uit de D- en DG-serie geassocieerd met horizontale meertraps centrifugaalpompstructuren.

Het exacte verschil tussen D en DG hangt echter af van de productclassificatie van de fabrikant.

Het is niet juist om eenvoudigweg aan te nemen dat DG altijd beter is dan D, of dat D en DG totaal verschillende pomptypen zijn.

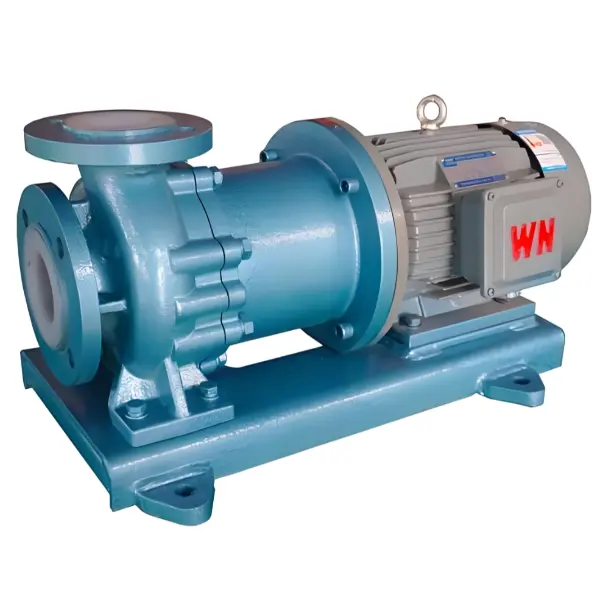

Wat betekent CQ in pompmodellen?

In tegenstelling tot pompen uit de DG-serie is CQ geen universele afkorting die door alle pompfabrikanten wordt gebruikt.

Verschillende bedrijven kunnen CQ gebruiken als productseriecode voor verschillende pompontwerpen.

Bij het controleren van een pomp uit de CQ-serie moeten kopers dit bevestigen via:

• Fabrikant catalogus
• Productspecificaties
• Technische tekeningen
• Productbeschrijvingen

De juiste interpretatie is afhankelijk van het eigen classificatiesysteem van de fabrikant.

Hoe identificeert u snel de juiste pompserie?

Bevestig het pompmedium

Eerste controle:

• Welke vloeistof wordt overgebracht?
• Bevat het vaste deeltjes?
• Is het corrosief?

De pomp uit de DG-serie is bijvoorbeeld ontworpen voor vloeistoffen zonder vaste deeltjes of corrosieve eigenschappen.

Controleer de bedrijfsomstandigheden

Belangrijke voorwaarden zijn onder meer:

• Vloeibare temperatuur
• Inlaatdruk
• Systeemvereisten

Begrijp de pompstructuur

Bevestig het volgende voordat u een pomp selecteert:

• Eentraps- of meertrapsontwerp
• Horizontale of verticale structuur
• Zuigtype

Bekijk de volledige technische informatie

De naam van het pompmodel is slechts de eerste stap. Bij professionele selectie moet ook rekening worden gehouden met productspecificaties, technische tekeningen, operationele vereisten en aanbevelingen van de fabrikant.

Waarom moeten kopers de pompmodelcodes begrijpen?

Betere communicatie met leveranciers

Het kennen van de basisbetekenis van pompseries helpt kopers hun vereisten duidelijker te beschrijven.

Voorkom onjuiste selectie

Als u de pompclassificaties begrijpt, vermindert u het risico dat u een pomp kiest die alleen op uiterlijk of prijs is gebaseerd.

Gemakkelijkere productvergelijking

Kopers kunnen verschillende pompfamilies effectiever vergelijken door hun structurele verschillen te begrijpen.

Pompmodelcodes zoals DG, D en CQ worden gebruikt om verschillende pompseries of ontwerpcategorieën te identificeren.

De horizontale meertrapscentrifugaalpomp uit de DG-serie vertegenwoordigt een pompontwerp met een horizontale, enkelzijdige, meertrapsstructuur voor het overbrengen van geschikte schone vloeistoffen onder gespecificeerde bedrijfsomstandigheden.

Pompletters alleen kunnen echter niet bepalen of een product geschikt is voor een specifieke toepassing.

De juiste selectiemethode is het evalueren van de volledige bedrijfsomstandigheden, inclusief het verpompte medium, de temperatuur, de drukvereisten, de installatieomstandigheden en de technische specificaties van de fabrikant.
